Основные функции и особенности водородного дозатора

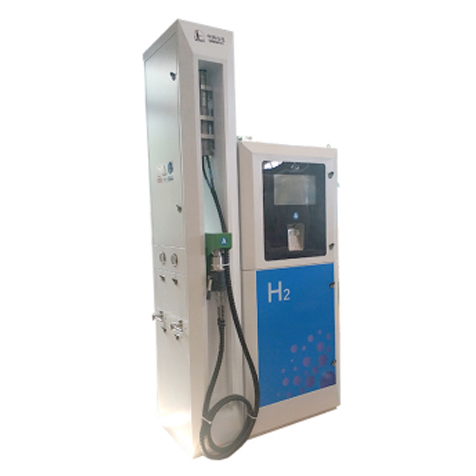

Водородный дозатор — это заправочное устройство, используемое на водородных заправочных станциях для учёта и расчёта заправки. Он интегрирует блок управления расходом, блок управления давлением, блок учёта и автоматический блок управления. Основные функции включают контроль давления, расхода и температуры заправляемого водорода, а также управление процессом заправки первой ступени. Система включает высоконапорные трубопроводы, клапаны, водородный пистолет, учёт и отображение стоимости.

Дозатор предназначен для заправки автомобилей на топливных элементах водородом высокого давления 35 МПа.

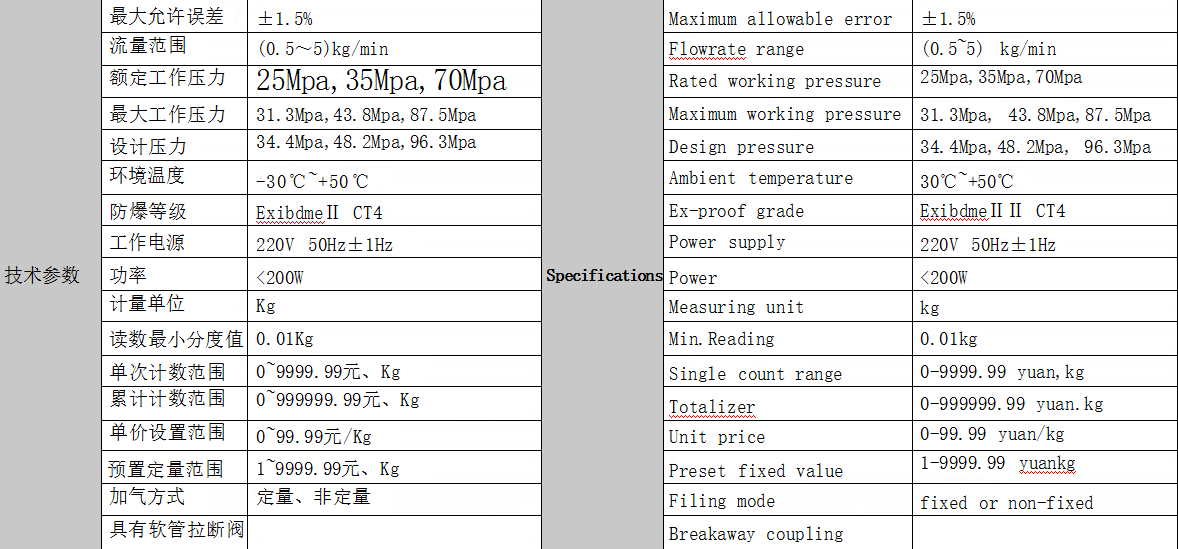

Основные технологические параметры:

Рабочее давление: 43,8 МПа

Расчётное давление: 48,2 МПа

Расчётный расход: 0,1–7,2 кг/мин

Точность учёта: ±2,5%

Температура окружающей среды: от -40 до 55 ℃

Материал трубопровода для водорода: нержавеющая сталь SS 316L

Клапаны брендов Swagelok, Maximator и др.

Соединения: двойной зажим и резьба NPT

Соединительные интерфейсы для заправки: TK25/TK16

Корпус коробочного типа с ярким цифровым дисплеем

Используется массовый расходомер по принципу Кориолиса

Оснащён 4-метровым высоконапорным шлангом с аварийным отсечным клапаном

В высоком, среднем и низком давлении установлены высокоточные фильтры с точностью фильтрации ≤5 мкм.

Основные преимущества дозатора:

Взрывозащищённое исполнение с национальным сертификатом: Exde ia Ga ib mb ⅡC T4 Gb;

Электросистема управления с национальным сертификатом взрывозащиты: Exd[ib] IICT4 Gb;

Конструкция с защитой от дождя и пыли, уровень защиты IP55;

Оснащён импортными регулирующими клапанами HIP, полностью автоматическое управление расходом;

Поддержка взаимодействия с картами Sinopec, имеется отчёт о тестировании;

Функция передачи данных, открытые интерфейсы и протоколы связи для интеграции с пользовательскими системами;

Соответствует стандарту SAE J2601, патентованная программа автоматической заправки — автоматическая остановка при достижении давления 35 МПа, обеспечивающая принципиальную безопасность;

Полностью автоматическое управление процессом заправки, однокнопочное управление;

Обнаружение утечки водорода, сигнализация и отключение питания;

Стандартизированный корпус, поддерживающий установку моделей с двойным и одиночным учётом, двойным и одиночным пистолетом;

Модель с трёхлинейным входом обеспечивает последовательное управление процессом заправки и учёта с автоматическим контролем дозатора, предотвращая перебои при сбоях связи с PLC станции.

Технологический процесс дозатора:

Водород поступает в дозатор: Водород поступает в входной трубопровод дозатора от источника газа, начиная процесс.

Фильтрация и учёт: Водород проходит через газовый фильтр и массовый расходомер Кориолиса, обеспечивая чистоту газа и точность измерения.

Регулировка и теплообмен: Через регулятор расхода и теплообменник (опционально) водород дополнительно регулируется и подогревается для повышения эффективности.

Заполнение резервуаров: Обработанный водород подаётся через шланг и пистолет в резервуары для хранения, завершая процесс заправки.

В процессе работы система управления дозатора автоматически контролирует процесс заправки и в реальном времени взаимодействует с системой управления станции и коммуникационными интерфейсами, обеспечивая безопасность и эффективность.
