Параметры продукта:
Рабочая среда: сжиженный природный газ (СПГ)
Максимальный расход:
один насос — 340 л/мин
два насоса — 680 л/мин
три насоса — 1020 л/мин
Максимальное рабочее давление: 1,6 МПа
Проектное давление: 1,92 МПа
Входная мощность: AC380V
Температура среды: от -162℃ до 55℃

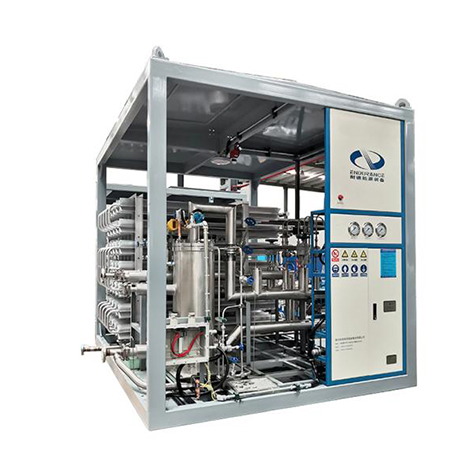

Основные технические характеристики устройства заправки СПГ:
За исключением резервуаров хранения и дозирующих устройств, все процессные клапаны, приборы, бустеры, испарители EAG и т.д. интегрированы в установку заправки СПГ, что обеспечивает малые габариты для монтажа на месте.
В зависимости от фактических условий эксплуатации трубопроводы и фитинги, по которым проходит жидкий СПГ, имеют вакуумную и изоляционную конструкцию с использованием материала Fullus, а для трубопроводов, предназначенных для газификации СПГ, используется обычная конструкция.
В разгрузочном порту предусмотрен отдельный модуль разгрузки, облегчающий управление и мониторинг клапанов и приборов, уменьшая объем монтажных работ на месте и обеспечивая эстетичный внешний вид.
Приборы и электромагнитные клапаны у основания резервуара интегрированы в заводской шкаф управления, что снижает влияние монтажа на месте и улучшает компоновку.
Имеется полный технологический процесс заправки СПГ: самонагнетательная и насосная разгрузка, заправка СПГ, самонагнетание резервуара, нагнетание с помощью насоса, насыщение и разгерметизация резервуара (используется при низкой температуре жидкости), функция безопасного сброса.
Основные функции управляются автоматически с помощью ПЛК, что снижает влияние человеческого фактора и повышает безопасность. Автоматическое управление включает: насосную разгрузку, заправку СПГ, нагнетание, насыщение и разгерметизацию резервуара.
Интеграция технологических процессов с использованием бустера для нагнетания давления в резервуаре и разгрузки.
Двойные насосы позволяют реализовать режимы: один насос — один модуль (переключение насосов) и один насос — два модуля (переключение насосов).
Оба насоса поддерживают функцию одновременной разгрузки и заправки.
Все управляющие клапаны размещены на раме установки в удобных для человека местах, исключающих «слепые зоны».
Насосный отсек имеет наклонную конструкцию входа жидкости, что обеспечивает быстрое наполнение и короткое время предварительного охлаждения насоса.
Погружной насос установлен на верхней части установки с люком для удобства ремонта.
Внутри рамы предусмотрено пространство для осмотра и управления, а также пешеходные ступени для удобства перемещения персонала.
Компактное и рациональное размещение компонентов устройства заправки СПГ обеспечивает легкий доступ и обслуживание без трудностей, связанных с ограниченным пространством.
