Обзор

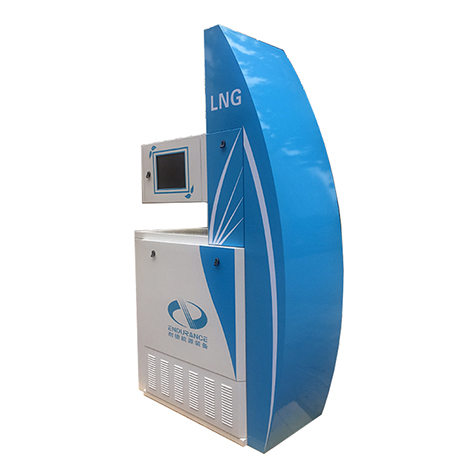

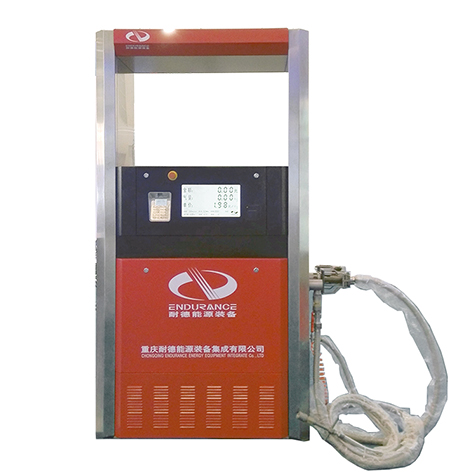

Высокопроизводительный дозатор СПГ Endurance оснащён промышленным контроллером с высокой производительностью и точным массовым расходомером. Все клапаны и внутренние компоненты проходят строгие криогенные испытания для обеспечения безопасной работы. Дозатор предназначен для заправки СПГ-грузовиков безопасным, удобным и эргономичным способом.

Принцип работы
СПГ из резервуара поступает в дозатор по трубопроводу и проходит через массовый расходомер, криогенные пневмоклапаны, гибкий шланг, заправочный разъём и подаётся в баллон. Массовый расходомер измеряет плотность и массу жидкости.

Избыточный газообразный БОГ возвращается на станцию через газовый штуцер, газовый шланг, (опционально) газовый массовый расходомер, криогенный обратный клапан и трубопровод рециркуляции. Газовый расходомер также измеряет параметры газа, включая массу и плотность.

Контроллер получает данные с обоих расходомеров, вычитает значение газовой фазы из жидкой и отображает результат на ЖК-дисплее для оператора и потребителя.

Если параметры (температура, плотность и др.) не соответствуют требованиям заправки, система автоматически запускает цикл предварительного охлаждения до достижения необходимого уровня. Ниже представлена схема потока.

Особенности

Многоуровневая защита: от превышения давления, разрыва, аварийное отключение

Сохранение данных и отображение при отключении питания

Автоматическая диагностика ошибок

Просмотр накопленных и периодических данных

Одновременный контроль давления, температуры и расхода

Компенсация давления и температуры

Контроль по заданному объему или весу

Онлайн-дренаж фильтров

Сброс давления и продувка

Ручная быстрая заправка

Автоматическая остановка при достижении давления

Большая память

Доступ к тысячам записей о заправке

Меры предосторожности:

Проверка давления воздуха: перед включением убедитесь, что давление > 0.4 МПа.

Проверка малого контура: при включении клапан должен сработать, экран показывает последние данные.

Минимизация большого цикла охлаждения: используйте по необходимости, особенно в жаркую погоду.

Обслуживание расходомера: не утепляйте расходомер, он может покрываться инеем и терять точность.

Работа с заправочным пистолетом: перед каждым использованием продуйте его, особенно уплотнительное кольцо. При отсоединении сначала сбросьте давление.

Защита от статического электричества: СПГ – легковоспламеняющийся газ, заземление обязательно.

Техническое обслуживание: регулярно осматривайте оборудование, трубопроводы и топливные системы транспортных средств.

Технические характеристики:

Диапазон расхода: 6–80 кг/мин на шланг

Кол-во шлангов: одинарный, двойной

Точность: ±1.5%

Рабочее давление: 1.6 МПа

Температура окружающей среды: -25℃~+55℃

Температура трубопровода: -196℃~+55℃

Влажность: ≤95%

Атмосферное давление: 86~110 кПа

Единицы измерения: кг, л или Нм³

Мин. показание: 0.01

Диапазон за один отсчёт: 0～9999.99

Общий отсчёт: 0～99999999.99

Питание: одиночный пистолет 100Вт / двойной 250Вт

Заправочный шланг: 1 дюйм, 4 м, нержавеющая сталь

Газоотводящий шланг: 1/2 дюйма, нержавеющая сталь

Разъём заправки СПГ: 1 дюйм

Газовый разъём: 1/2 дюйма

Электропитание: 220В ±10%, 50Гц ±1Гц

Взрывозащита: ExdeibmbⅡAT4 Gb, CE, ATEX
